STRUCTURE

構造・仕様

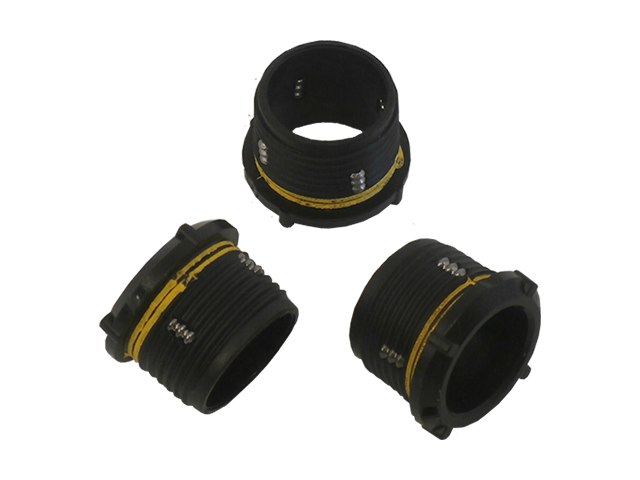

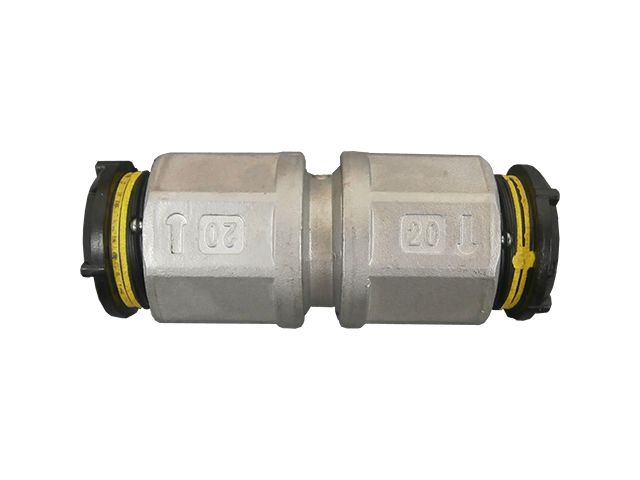

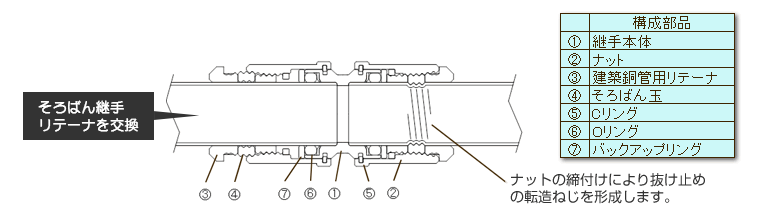

建築銅管が15A, 20A, 25Aの場合

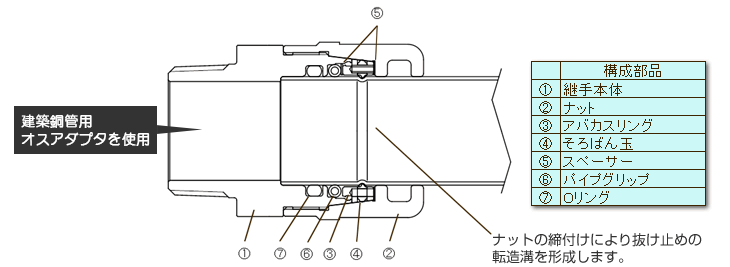

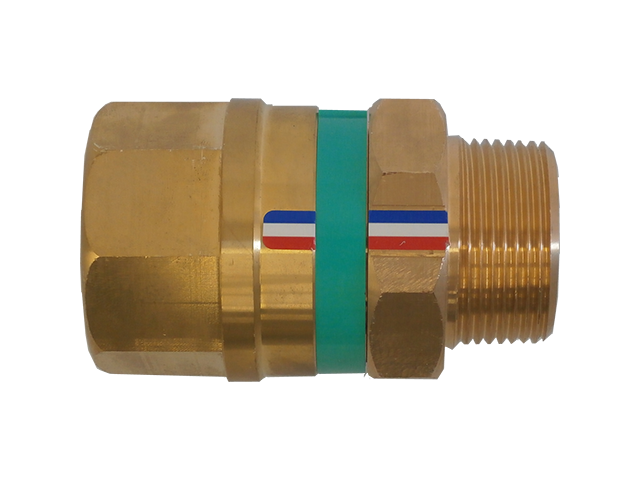

建築銅管が32A, 40A, 50Aの場合

建築銅管		肉厚		適合する継手	ステンレス鋼管
呼び径	基準外径	Lタイプ	Mタイプ	適合する継手	呼び方	外径	肉厚
15A	15.88	1.02	0.71	そろばん継手+建築銅管用リテーナ	13Su	15.88	0.8
20A	22.22	1.14	0.81		20Su	22.22	1.0
25A	28.58	1.27	0.89		25Su	28.58	1.0
32A	34.92	1.40	1.07	建築銅管専用オスアダプター	30Su	34.0	1.2
40A	41.28	1.52	1.24		40Su	42.7	1.2
50A	53.98	1.78	1.47		50Su	48.6	1.2
