性 能PERFORMANCE
SPECIFICATION

仕様

用途 圧力 温度 流速
給水 0~2.0MPa 3.5m/s以下
給湯 0~1.0MPa 0~85℃ 循環系統 2.0m/s以下
0~95℃ 非循環系統
冷温水 0~1.0MPa 0~85℃ 0.6~2.0m/s
冷却水 0~1.0MPa 0.6~3.5m/s
エアー 0~0.8MPa
PERFORMANCE TEST

性能試験

対象 分類 SAS322
規定性能
社内基準に
よる試験
性能評価項目 評価内容・合格判定基準
継手 施工性 - 高所配管 地上2mの高所配管において、無理無く接続が出来る。
- 狭所・暗所配管 狭所・暗所配管において、無理無く接続が出来る。
性能 - 負圧性能 -96kPa × 2分で空気の吸込み、その他の異常が無い。
- 水圧性能 水圧3.5MPa × 2分で漏れ、破壊、抜け、その他の異常が無い。

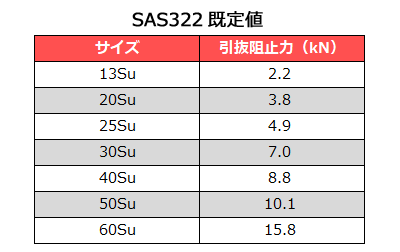

- 引抜性能 空気圧0.2MPa × 2mm/分で管を引き抜き、漏れまでの最大荷重が規定値以上である。
- 耐振動性能 水圧2.45MPa × 振幅±2.5mm × 振動10Hz × 100万回で漏れ、その他の異常が無い。
- 冷温水サイクル性能 所定の配管 × 80℃以上の温水⇔常温の冷水 10分毎に交互に通水 × 1000サイクル後、水圧試験で漏れ、その他の異常が無い。
- 内圧繰返し試験 4~10秒サイクル 0MPa⇔5MPa × 1万回で漏れ、その他の異常が無い。
- 耐腐食性能 80℃の塩化物イオン濃度200mg/L溶液 × 30日浸漬で管継手又は管に有害な孔食、すきま腐食又は応力腐食割れなどが無い。
- 耐劣化性能 170℃ × 29日間保持後、水圧0.02MPa × 2分及び水圧試験で漏れ、その他の異常が無い。
- 浸出性能 JIS S 3200に適合する。
- 曲げ試験 空気圧0.5MPa × 曲げ変位で漏れ発生角度が5°以上である。支持間隔は1mとする。
- 耐震試験 空気圧0.5MPa × 層間変位5/100 × 1Hz × 100回で漏れ、破壊などが無い。
FIロックリング - 破壊トルク確認 ナット緩め時のロックリング破壊(乗り上げ)トルクを確認する。環境条件は常温と95℃の2条件とする。
離脱荷重確認 本装着後のロックリング離脱荷重を確認する。環境条件は常温と95℃の2条件とする。
耐破損性確認 常温、低温環境下における粗雑な取り扱い時の耐破損性を確認する。(落下時、無理な変形応力負荷時、工具等による衝撃荷重負荷時)
耐薬品性確認 主要なシール剤、接着剤、可塑剤に対する耐薬品性を確認する。
耐候性確認 メタルハライドランプ式耐候性試験にて確認する。1100時間(屋外暴露20年相当)
